Informazioni modulo :
Modello: RC-TASK2-868
Descrizione:
ASK/OOK modulo trasmettitore con oscillatore quazo ed amplificatore di segnale.
Vdc: 2.2 ÷ 3.6Volt
Corrente: 21/15mA
Frequenza: 868.30MHz
Power : 10dBm
Dimensioni: 20.32 x 11.43mm
Modello: RC-TFSK3-434
Descrizione:
Modulo radio trasmettitore 433.92MHz - Modulazione FSK - Standard Pinout .
Vdc: 2.4 ÷ 3.6Volt
Corrente:14.5mA
Frequenza: 433.92MHz
Power : 10dBm
Dimensioni: 20.32 x 11.43mm
Modello: RC-TFSK4-434
Descrizione:
Modulo trasmettitore 433.92MHz
Modulazione FSK
Standard Pinout.
Vdc: 2.4÷ 3.6Volt
Corrente:14.5mA
Frequenza: 433.92MHz
Power : 10dBm
Dimensioni : 30.5 x 10.3mm
Schema di Riferimento
NEW
NEW
Download
Catalog
Seguici sui social :
Phone : +39 0823 522185
Mobile : +39 333 4156216
sales@radiocontrolli.com
Via Santagata 73, Centro Direzionale Contemporanea
81055 Santa Maria C.V. (CE) ITALY
.IoT
© 2021 RadioControlli S.r.l. P.IVA IT03939360610 Tutti i diritti sono riservati.
RCQ5-XXX
- Gestione del basso consumo
- Radio Modem Multicanale sub 1GHz
- Over The Air Command
- Remote I/O Funzionalità
- Listen Before Send funzionalità
IIl modulo RCQ5-XXX di RadioControlli non è solo un radio modem a basso consumo, ma integra una serie di funzionalità evolute che lo rendono una piattaforma ideale per applicazioni di automazione, controllo remoto e IoT industriale. Basato su chip Texas Instruments CC1312R, offre una combinazione di prestazioni elevate, basso consumo energetico e robustezza nella gestione del canale radio. Vediamo nel dettaglio le funzioni che lo distinguono sul mercato.
- Radio Modem
E' un radio modem wireless con comandi AT, fornisce un collegamento wireless RS232 con una velocità dati RF fino a 200 kbps (modulazione
2-GFSK).
- Comandi OTA
Il modulo ha la capacità di gestire n°4 uscite digitali e n°4 ingressi digitali
sia in locale che da remoto (Comando OTA Over The Air ) tramite invio
semplici comandi AT.
- Funzionalità I/O Remoto, si tratta di una tipologia di trasmissione
bidirezionale utilizzata nel campo dei controllo automatici .
Quando si abilita questa, ogni volta che ingresso digitale cambia stato
sulla stazione A, anche l'uscita digitale della stazione remota B
rispecchierà questi stati contemporaneamente e viceversa.
- Listen Before Send" (LBS) è un protocollo utilizzato nelle comunicazioni a radiofrequenza (RF) per evitare interferenze e garantire un uso efficiente dello spettro. Prima di trasmettere dati, un dispositivo ascolta il canale per verificare se è libero. Se il canale è libero, il dispositivo procede a inviare i suoi dati. Tuttavia, se il canale è occupato, il dispositivo attende che diventi disponibile. Questo approccio aiuta a prevenire collisioni tra segnali, riduce
la probabilità di errori di comunicazione e garantisce una comunicazione più affidabile ed efficiente in ambienti con più dispositivi di trasmissione.
- Focus sulle Funzionalità di Basso Consumo: WOR (Wake-On-Radio)
Uno dei punti di forza del RCQ5-XXX è la gestione intelligente del consumo energetico, fondamentale per dispositivi alimentati a batteria o in ambienti dove la continuità operativa è prioritaria.
Modalità Low Power Node (LpNode)
- AT+LpNode: attiva la modalità a basso consumo. Quando abilitata, il modulo aggiunge un preambolo più lungo ai pacchetti trasmessi, permettendo al ricevitore di "svegliarsi" solo quando necessario.
- AT+WOR_Duration: consente di configurare la frequenza di wake-up del ricevitore, scegliendo tra intervalli di 1000ms, 500ms, 250ms e 125ms.
Questa architettura permette di ridurre drasticamente il consumo medio, mantenendo la capacità di ricevere dati in modo tempestivo. Il WOR è particolarmente efficace nei sistemi di sensori wireless, smart metering e applicazioni dove la durata della batteria è critica
.png "progetto senza titolo (13)")
Datasheet
PCB Files
Altium
PCB Files
KiCad
3D Files
Il modulo RCQ5 è disponibile nella banda ISM sub 1GHz, è possibile fornire N.3 versioni : 433MHz - 868MHz - 915 MHz.
L'hardware è basato sul modulo RC-CC1312R-XXX progettato da RadioControlli.
CORE : CC1312R from Texas Instruments
Banda Operativa Frequenza : 433/868/915MHz.
Montaggio SMD Dimensioni meccaniche: 15 x 22mm
Schermo metallico.
Per ulteriori informazioni e dettagli, riferirsi ai datasheets :
- RC-CC1312R-434 RC-CC1312R-868 RC-CC1312R-915
(www.radiocontrolli.com)
- CC1312R (www.ti.com)
INFORMAZIONI SUL MODULO:
RCQ5-433 433MHz connessione antenna attraverso il connettore UFL
RCQ5-433.H 433MHz connessione antenna tramite pad
RCQ5-868 868MHz connessione antenna attraverso il connettore UFL
RCQ5-868-H 868MHz connessione antenna tramite pad
RCQ5-915 915MHz connessione antenna attraverso il connettore UFL.
Ta = 25°C unless otherwise specified
| Technical Characteristics | Min | Typ | Max | Unit |
| Tensione di Alimentazione | 1.80 | 3.0 | 3.6 | Volt |
| Corrente di Assorbimento (RX mode) | | 5.8 | | mA |
| Corrente di Assorbimento (TX mode +10dBm) | | 13.4 | | mA |
| Corrente di Assorbimento (TX mode +14dBm) | | 24.9 | | mA |
| Corrente di Assorbimento Sleep mode | | | 2 | µA |
| Frequenze Operative | | 433/868/915 | | MHz |
| RF Output Power | -10 | | +14 | dBm |
| RF Sensitivity (50Kb/sec Data Rate) | | -110 | | dBm |
| RF Sensitivity (2.5Kb/sec Data Rate) | | -118 | | dBm |
| Range di temperatura | -20 | | 70 | °C |
Mechanical Dimension
Funzionalità : Radio Modem
- Radio Modem con Comando AT (Protocollo di trasmissione trasparente)
Il modem RF è molto semplice da usare e fornisce una connessione wireless RS232 con una velocità dati RF fino a 200 kbps. Questo ricetrasmettitore ha le funzioni di un radio modem completo richiede i dati in formato CMOS / TTL sull'ingresso UART TX e restituisce gli stessi dati sull'unità remota UART RX.
Preambolo e CRC vengono generati e aggiunti automaticamente alla trasmissione radiofrequenza.
Il modulo può funzionare anche in modalità Long Range (LRM) con un data rate pari a 2,5 kbps.

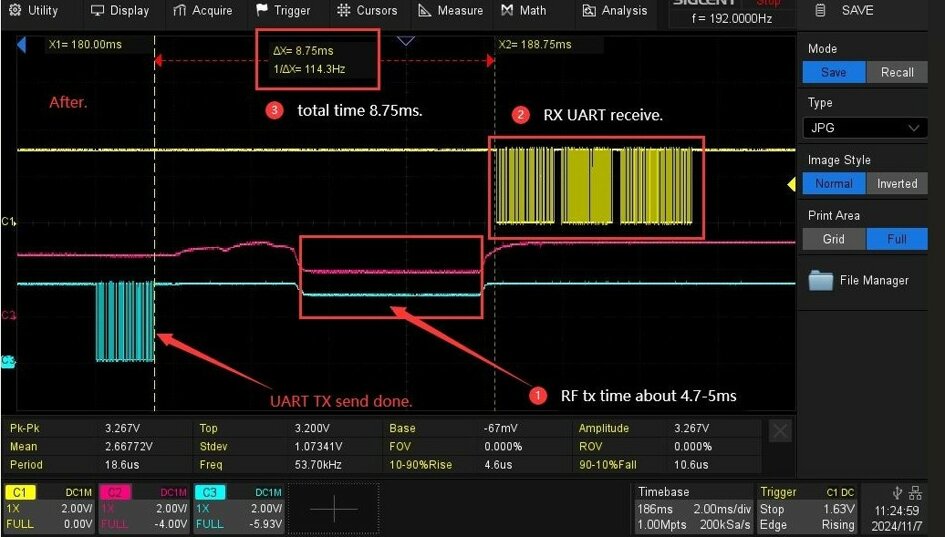

- Latenza di 8.75ms in un Radiomodem Wireless: Un bel risultato
Nel mondo delle comunicazioni wireless, la latenza è un parametro cruciale che misura il tempo necessario affinché un segnale viaggi dal mittente al destinatario e ritorni. Un tempo di latenza basso è essenziale per garantire una comunicazione rapida ed efficiente, soprattutto in applicazioni che richiedono risposte in tempo reale.
Cos'è la Latenza? La latenza, espressa in millisecondi (ms), rappresenta il ritardo tra l'invio di un pacchetto di dati e la ricezione della conferma di avvenuta consegna. Questo parametro è influenzato da vari fattori, tra cui la distanza tra i dispositivi, le interferenze ambientali, la capacità di elaborazione dei dispositivi e la congestione della rete.
Un Tempo di Latenza di 8.75ms: Un Ottimo Risultato Abbiamo sviluppato un radiomodem wireless che vanta un tempo di latenza di soli 8.75ms.
Questo è un risultato eccellente, considerando che la latenza tipica per dispositivi consumer come modem via cavo o DSL può variare tra 10 e 70ms. Un tempo di latenza di 8.75ms è particolarmente vantaggioso per applicazioni che richiedono una risposta immediata, come il gaming online, le comunicazioni vocali in tempo reale e i sistemi di controllo remoto.
Conclusione Il nostro radiomodem wireless con un tempo di latenza di 8.75ms rappresenta un significativo passo avanti nella tecnologia delle comunicazioni. Questo traguardo non solo migliora l'efficienza e la reattività delle applicazioni, ma posiziona anche il nostro prodotto come una soluzione di punta nel mercato delle comunicazioni wireless.
Funzionalità : Comandi OTA
- Comandi via aerea (comandi OTA)
Il modulo ha la capacità di gestire n°4 uscite digitali e n°4 ingressi digitali sia in locale che da remoto (Comandi Over The Air) tramite invio semplici comandi AT.
Funzionalità : ALARM
- Alarm
con questo comando, quando cambia stato un ingresso digitale del DEVICE A un messaggio verrà trasmesso tramite UART al DISPOSITIVO B: “Allarme_0_1”
Funzionalità : I/O Remoto
Funzionalità I/O remoto
Quando abilitiamo la funzione I/O remoto, se qualsiasi ingresso digitale viene modificato sulla stazione A, anche l'uscita digitale della stazione remota B rispecchierà questi stati contemporaneamente e viceversa.
La scheda di valutazione
Il Kit di valutazione è composto da :
- N.2 Evaluation Board con Antenna SMA
- N.2 Cavetti USB
Con questo kit di sviluppo è possibile verificare tutte le caratteristiche e funzionalità del modulo RCQ5-XXX
