Informazioni modulo :
Modello: RC-TASK2-868
Descrizione:
ASK/OOK modulo trasmettitore con oscillatore quazo ed amplificatore di segnale.
Vdc: 2.2 ÷ 3.6Volt
Corrente: 21/15mA
Frequenza: 868.30MHz
Power : 10dBm
Dimensioni: 20.32 x 11.43mm
Modello: RC-TFSK3-434
Descrizione:
Modulo radio trasmettitore 433.92MHz - Modulazione FSK - Standard Pinout .
Vdc: 2.4 ÷ 3.6Volt
Corrente:14.5mA
Frequenza: 433.92MHz
Power : 10dBm
Dimensioni: 20.32 x 11.43mm
Modello: RC-TFSK4-434
Descrizione:
Modulo trasmettitore 433.92MHz
Modulazione FSK
Standard Pinout.
Vdc: 2.4÷ 3.6Volt
Corrente:14.5mA
Frequenza: 433.92MHz
Power : 10dBm
Dimensioni : 30.5 x 10.3mm
Schema di Riferimento
NEW
NEW
Download
Catalog
Seguici sui social :
Phone : +39 0823 522185
Mobile : +39 333 4156216
sales@radiocontrolli.com
Via Santagata 73, Centro Direzionale Contemporanea
81055 Santa Maria C.V. (CE) ITALY
.IoT
© 2021 RadioControlli S.r.l. P.IVA IT03939360610 Tutti i diritti sono riservati.

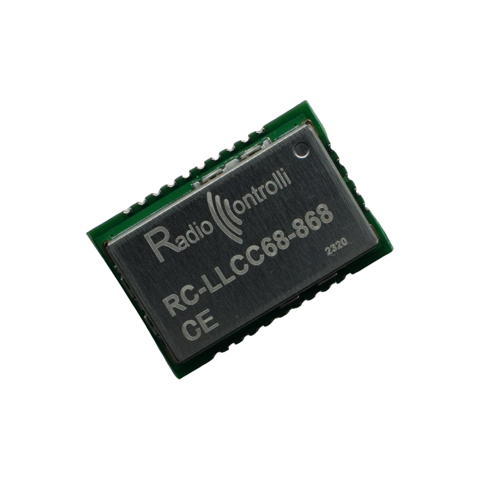

RC-LLCC68-868
RC-LLCC68-868 based on Semtech LLCC68
LoRa Smart Home (LLCC68)
È un modulo LoRa basato sul chip LLCC68 con interfaccia SPI.
Progettato per una lunga durata della batteria con solo 4,2 mA di consumo di corrente con ricezione attivata. L'LLCC68 può trasmettere fino a +22 dBm con amplificatori di potenza integrati ad alta efficienza.
Supporta la modulazione LoRa per i casi d'uso LPWAN e la modulazione (G) FSK per i casi d'uso legacy. Atamente configurabili per soddisfare i diversi requisiti applicativi fornisce la modulazione LoRa compatibile con i ricetrasmettitori Semtech utilizzati dal LoRaWAN® .
Per ulteriori informazioni potete consultare il datasheet del modulo LLCC68 sul sito web di Semtech.
Banda di Frequenza : 868MHz
Datasheet
3D Files
PCB Files
Altium
PCB Files
KiCad
Ta = 25°C unless otherwise specified
| Technical Characteristics | Min | Typ | Max | Unit |
| Tensione di Alimentazione | 1.8 | | 3.7 | Volt |
| Corrente di assorbimento RX mode (@DCDC mode) | | 4.90 | | mA |
| Corrente di Assorbimento Sleep Mode | | 0.50 | 1.50 | µA |
| Corrente di Assorbimento Transmit Mode | | 120 | | mA |
| RF Power Output(for carrier) | | +20.5 | +21 | dBm |
| RF Sensitivity (for LORA Modulation) | | -148 | | dBm |
| Operative Frequency Band | | 868 | | MHz |
| Operative Temperature range | -20 | | +75 | °C |
Per maggiori informazioni e dettagli, consulta il datasheet del componente LLCC68 Semtech.
Pin Outs
Schema di Riferimento
Mechanical Dimension
