Informazioni modulo :
Modello: RC-TASK2-868
Descrizione:
ASK/OOK modulo trasmettitore con oscillatore quazo ed amplificatore di segnale.
Vdc: 2.2 ÷ 3.6Volt
Corrente: 21/15mA
Frequenza: 868.30MHz
Power : 10dBm
Dimensioni: 20.32 x 11.43mm
Modello: RC-TFSK3-434
Descrizione:
Modulo radio trasmettitore 433.92MHz - Modulazione FSK - Standard Pinout .
Vdc: 2.4 ÷ 3.6Volt
Corrente:14.5mA
Frequenza: 433.92MHz
Power : 10dBm
Dimensioni: 20.32 x 11.43mm
Modello: RC-TFSK4-434
Descrizione:
Modulo trasmettitore 433.92MHz
Modulazione FSK
Standard Pinout.
Vdc: 2.4÷ 3.6Volt
Corrente:14.5mA
Frequenza: 433.92MHz
Power : 10dBm
Dimensioni : 30.5 x 10.3mm
Schema di Riferimento
NEW
NEW
Download
Catalog
Seguici sui social :
Phone : +39 0823 522185
Mobile : +39 333 4156216
sales@radiocontrolli.com
Via Santagata 73, Centro Direzionale Contemporanea
81055 Santa Maria C.V. (CE) ITALY
.RX
RC-RXASK-433-LP
© 2021 RadioControlli S.r.l. P.IVA IT03939360610 Tutti i diritti sono riservati.
433.92MHz ultra low-power OOK Receiver Module
È un modulo ricevitore RF compatto e a bassissimo consumo, basato su OOK (On-Off Keying), che opera a 433,92 MHz, progettato per applicazioni alimentate a batteria come telecomandi e sensori wireless.
Il modulo implementa un’architettura di ricezione a ciclo di lavoro (duty-cycled) che riduce drasticamente il consumo medio di corrente, mantenendo al contempo un’elevata sensibilità RF e un funzionamento stabile.

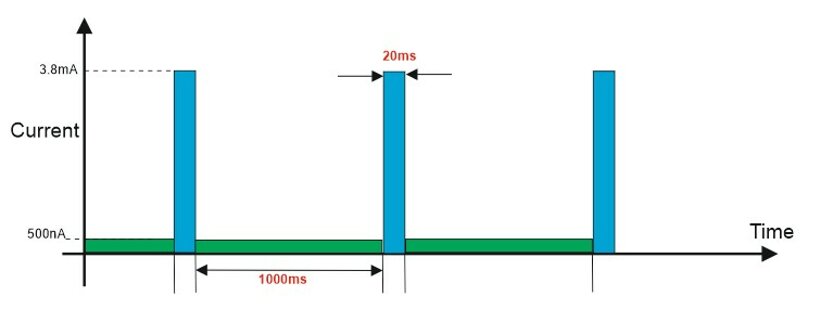

Funzionamento in modalità Duty-Cycle
Per ridurre al minimo il consumo energetico, il ricevitore opera in modalità Duty-Cycle, alternando periodi di sleep e finestre di ricezione attiva (RX).
Configurazione predefinita:
- Tempo di sleep: 1000 ms
- Finestra RX: 20 ms
Il risultato è un assorbimento di corrente media pari a 75 µA, ideale per dispositivi alimentati a batteria di lunga durata.
Su richiesta è possibile personalizzare il duty-cycle.
Datasheet
| Technical Characteristics | Min | Typ | Max | Unit |
| Tensione di Alimentazione | 1.80 | 3.0 | 3.6 | Volt |
| Consumo medio di corrente | | 75.0 | | µA |
| Corrente di Assorbimento (RX Mode) | | 3.8 | | mA |
| Corrente di Assorbimento (Sleep mode) | | 500 | | nA |
| Corrente di Assorbimento (Shut-down mode) | | 100 | | nA |
| Frequency | | 433.92 | | MHz |
| Max Data Rate | | | 4.8 | Kbit/s |
| RF Sensitivity | | -108 | | dBm |
| 3dB Bandwith | | ±250 | | KHz |
| Level of emitted spectrum | | | 70 | dBm |
| Operating Temperature Range | -20 | | +75 | °C |
Pin Outs
Dimensioni Meccaniche
PD = LOW ----> RX OFF
PD = HIGH ----> RX ON
Richiesta Informazioni : valori custom
Link per acquisto campionature
